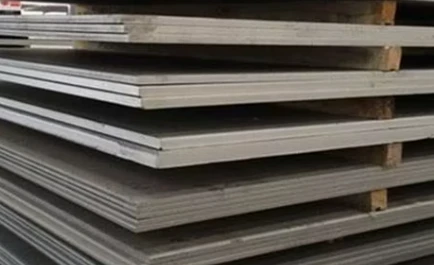

A387 Gr 11 CL 1henviser til en chrom-molybdænlegeret stålplade, der er specielt designet til brug i svejste kedler og trykbeholdere, der arbejder ved forhøjede temperaturer.
Specifikationer for ASTM A387 Grade 11 legeret stålplader
| Betegnelse | Nominel Chromium Indhold (%) |
Nominel molybdæn Indhold (%) |
| A387 klasse 11 | 1.25% | 0.50% |
Kemisk sammensætning:
| C | Mn | P | S | Si | Cr | Mo |
| 0.04 - 0.17 | 0.35 - 0.73 | 0.035 | 0.035 | 0.44 - 0.86 | 0.94 - 1.56 | 0.40 - 0.7 |
Forbedrede ydelsesegenskaber
Overlegen høj-temperatur krybemodstand:
Inkluderingen af cirka 1,25 % krom og 0,5 % molybdæn gør det muligt for materialet at opretholde strukturel integritet ved temperaturer fra 316 grader til 593 grader (600 grader F–1100 grader F). Især molybdæn fungerer som et kritisk legeringsmiddel, der øger gitterstabiliteten og forhindrer "krybning"-fænomenet-hvor metal langsomt deformeres under konstant belastning ved høje temperaturer-og sikrer holdbarheden af tryksat udstyr.
Oxidations- og hydrogenangrebsmodstand:
Chrom giver et robust forsvar mod oxidation og skalering i miljøer med høj- varme. Endnu vigtigere er det, at i den petrokemiske sektor tilbyder denne kvalitet betydelig modstand mod høj-temperaturhydrogenangreb (HTHA). Det forhindrer brint i at reagere med kulstof i stålet for at danne metanbobler, som ellers ville føre til interne sprækker og katastrofale fejl.
Mekanisk balance (klasse 1 vs. klasse 2):
Som et klasse 1-materiale er det varme-behandlet for at opnå en trækstyrke på 415-585 MPa (60-85 ksi). Mens klasse 2 giver højere styrke, giver klasse 1 overlegen duktilitet og sejhed. Dette gør det lettere at forme og svejse, hvilket reducerer risikoen for skørt brud under fremstillingsprocessen eller under hurtig termisk cyklus i drift.
fremstilling og forarbejdning
1. Stålfremstilling og smeltning (dræbt stål)
I henhold til ASTM-standarder skal A387 Grade 11 fremstilles som dræbt stål.
Deoxidation: Silicium eller aluminium tilsættes for at fjerne ilt, forhindre gasudvikling og sikre en ensartet kemisk sammensætning i hele pladen.
Urenhedskontrol: Moderne møller bruger ofte vakuumafgasning for at sænke fosfor- og svovlniveauerne, hvilket minimerer interne defekter og forbedrer svejsbarheden.
2. Rulning og formning
Stålpladerne formes til plader ved hjælp af Hot Rolling (HR) processen.
Opvarmning: Pladerne opvarmes til cirka 1700 grader F (925 grader) for at gøre metallet formbart.
Reduktion: Den opvarmede plade passerer gennem en række ruller for at opnå den endelige specificerede tykkelse (fra 4 mm til 400 mm) og bredde.
3. Varmebehandling (obligatorisk)
Varmebehandling er den mest kritiske fase til at definere de mekaniske egenskaber af klasse 11 klasse 1.
Udglødning: Opvarmning af pladen over transformationsområdet og afkøling langsomt i en ovn for at frembringe en blød, ensartet struktur.
Normalisering og temperering (N+T): Dette er den mest almindelige tilstand. Pladen opvarmes til 900-950 grader (1650-1740 grader F) og luft-afkøles for at forfine kornstørrelsen, efterfulgt af temperering.
Tempereringstemperatur: For klasse 11 skal den mindste tempereringstemperatur være 1150 grader F (620 grader). Dette aflaster indre spændinger og sikrer den specifikke trækstyrke, der kræves for klasse 1 (60–85 ksi).
4. Fremstillings- og svejseprocesser
På grund af dets høje indhold af chrom-molybdæn er dette stål modtageligt for hærdning og revner under svejsning.
Forvarmning: Før svejsning kræver materialet typisk forvarmning til mindst 250 grader F (121 grader) for at bremse svejsningens afkølingshastighed og forhindre dannelsen af sprød martensit.
Efter-Weld Heat Treatment (PWHT): Svejsede strukturer udsættes normalt for PWHT (ofte ved temperaturer svarende til anløbning, omkring 620 grader) for at reducere resterende spændinger og forbedre sejheden af den varme-påvirkede zone (HAZ).
5. Supplerende test
For at verificere kvaliteten for kritisk service (såsom miljøer med sur gas eller brint), kan plader gennemgå:
Simuleret PWHT: Test af en prøve, der har gennemgået de samme varmecyklusser, som den endelige beholder vil opleve under fremstillingen.
Ultralydstestning (UT): Sikrer intern forsvarlighed og frihed fra laminering.
HIC/NACE-testning: Verifikation af resistens over for hydrogen-induceret revnedannelse til raffinaderibrug.
Strategiske industrielle applikationer
Olie og gas og petrokemisk raffinering:
På grund af dets modstandsdygtighed over for surgasmiljøer og højtryksbrint er det standardvalget for hydrokrakkere, afsvovlingsreaktorer og varmevekslere, hvor flygtige kulbrinter behandles ved intens varme.
Strømproduktion:
I termiske kraftværker bruges det til kedelsamlinger, damprør og overhedningskomponenter. Dens evne til at modstå de ætsende virkninger af damp med-højtryk gør den afgørende for sikker transport af termisk energi.
Fremstilling af trykbeholdere:
Materialet bruges i vid udstrækning til at konstruere tunge-vægge, der skal overholde de strenge ASME Section VIII- eller ASTM-standarder, hvilket giver en pålidelig sikkerhedsmargen til kemisk opbevaring og behandling.
Fuld specifikation og detaljer er tilgængelige på anmodning. Ovenstående information er kun givet til vejledning. For specifikke designkrav kontakt venligst vores tekniske salgspersonale.
Hvad er forlængelseskravet for A 387 Gr 11 CL 1?
Den mindste forlængelse i 50 mm (2 tommer) gauge længde er 22%, hvilket sikrer god duktilitet til formning og fremstilling.
Hvad er minimumstrækstyrken for A 387 Gr 11 CL 1?
Den mindste trækstyrke er 415 MPa (60.000 psi) i henhold til ASME SA-387-standarden.
Hvad er minimum flydespænding for A 387 Gr 11 CL 1?
Minimum flydespænding er 205 MPa (30.000 psi) for plader med tykkelse op til 50 mm (2 tommer); det kan falde lidt for tykkere plader.
Hvad er forlængelseskravet for A 387 Gr 11 CL 1?
Den mindste forlængelse i 50 mm (2 tommer) gauge længde er 22%, hvilket sikrer god duktilitet til formning og fremstilling.
Hvordan påvirker temperaturen de mekaniske egenskaber af A 387 Gr 11 CL 1?
Ved forhøjede temperaturer (op til 593 grader /1100 grader F) bevarer den fremragende trækstyrke, krybemodstand og udmattelsesstyrke sammenlignet med kulstofstål. Ud over denne temperatur nedbrydes dens egenskaber gradvist.
Hvad er Brinell hårdhedsintervallet (HB) for A 387 Gr 11 CL 1?
Det typiske Brinell-hårdhedsområde er 130-180 HB, hvilket afspejler dens moderate hårdhed og bearbejdelighed.
Hvad er standard varmebehandlingen for A 387 Gr 11 CL 1?
Standard varmebehandling er normalisering og temperering. Normalisering udføres ved 899-954 grader (1650-1750 grader F), efterfulgt af luftkøling; temperering er på 593-704 grader (1100-1300 grader F) for at lindre stress og forbedre sejheden.
Kan A 387 Gr 11 CL 1 svejses?
Ja, den er svejsbar. Forvarmning (typisk 150-260 grader /300-500 grader F) og varmebehandling efter svejsning (PWHT) er dog påkrævet for at forhindre koldrevnedannelse og reducere resterende spændinger, hvilket sikrer svejsesamlingens integritet.
Hvilke svejseprocesser er egnede til A 387 Gr 11 CL 1?
Fælles velegnede svejseprocesser omfatter afskærmet metalbuesvejsning (SMAW), gaswolframbuesvejsning (GTAW/TIG), gasmetalbuesvejsning (GMAW/MIG) og dykket lysbuesvejsning (SAW).
Er koldformning mulig for A 387 Gr 11 CL 1?
Ja, det kan koldformes, men det har højere styrke end kulstofstål, så der er behov for højere formningskræfter. Det anbefales at udføre formning ved stuetemperatur og undgå overdreven deformation for at forhindre revner.
Hvad er formålet med efter-svejsevarmebehandling (PWHT) for A 387 Gr 11 CL 1?
PWHT reducerer resterende svejsespændinger, forbedrer sejheden og duktiliteten af svejsesamlingen, eliminerer hydrogen-induceret revnedannelse og forbedrer materialets modstandsdygtighed over for spændingskorrosionsrevner ved forhøjede temperaturer.
Hvilke svejseprocesser er egnede til A 387 Gr 11 CL 1?
Fælles velegnede svejseprocesser omfatter afskærmet metalbuesvejsning (SMAW), gaswolframbuesvejsning (GTAW/TIG), gasmetalbuesvejsning (GMAW/MIG) og dykket lysbuesvejsning (SAW).
Hvad er de vigtigste anvendelser af A 387 Gr 11 CL 1?
Det er meget udbredt til fremstilling af trykbeholdere, kedler, varmevekslere og petrokemisk udstyr, der fungerer ved forhøjede temperaturer, såsom raffinaderi-reaktorer, dampgeneratorer og katalytiske krakkere.
