ASTM A537 klasse 2er en varme-behandlet kul-mangan-siliciumstålplade, bratkølet og hærdet for øget styrke, primært brugt til fusions-svejsede trykbeholdere, kedler, tanke (som API 650/620) og strukturer i olie-, gas- og petrokemisk industri og hvor der er behov for højere styrke. Den tilbyder forbedret kærvsejhed og god svejsbarhed med typiske mekaniske egenskaber som følge af dens kontrollerede kemiske sammensætning og varmebehandling.
| Fysiske egenskaber | Metrisk | engelsk | Kommentarer |
|---|---|---|---|
| Tæthed | 7,80 g/cc | 0,282 lb/in³ | Typisk for ASTM stål |
| Mekaniske egenskaber | Metrisk | engelsk | Kommentarer |
| Trækstyrke, ultimativ | 485 - 620 MPa | 70300 - 89900 psi | |
| Trækstyrke, udbytte | 315 MPa | 45700 psi | |
| Forlængelse ved pause | 20 % | 20 % | i 50 mm |
| Elasticitetsmodul | 200 GPa | 29000 ksi | Typisk kulstofstål |
| Bulk modul | 160 GPa | 23200 ksi | Typisk for stål |
| Poissons forhold | 0.29 | 0.29 | Typisk kulstofstål |
| Forskydningsmodul | 80,0 GPa | 11600 ksi | Typisk for stål |
| Elektriske egenskaber | Metrisk | engelsk | Kommentarer |
| Elektrisk resistivitet | 0,0000170 ohm-cm | 0,0000170 ohm-cm | Typisk kulstofstål |
| Termiske egenskaber | Metrisk | engelsk | Kommentarer |
| CTE, lineær | 12,0 µm/m- grad | 6,67 µin/in- grad F | Typisk kulstofstål |
| Specifik varmekapacitet | 0,470 J/g- grad | 0,112 BTU/lb- grad F | Typisk kulstofstål |
| Termisk ledningsevne | 52.0 W/m-K | 361 BTU-in/time-ft²- grad F | Typisk kulstofstål |
| Egenskaber for komponentelementer | Metrisk | engelsk | Kommentarer |
| Kulstof, C | 0.24 % | 0.24 % | |
| Chrom, Cr | 0.25 % | 0.25 % | |
| Kobber, Cu | 0.35 % | 0.35 % | |
| Jern, Fe | 97.28 % | 97.28 % | som balance |
| Mangan, Mn | 0.70 - 1.6 % | 0.70 - 1.6 % | |
| Molybdæn, Mo | 0.080 % | 0.080 % | |
| Nikkel, Ni | 0.25 % | 0.25 % | |
| Fosfor, P | 0.035 % | 0.035 % | |
| Silicium, Si | 0.15 - 0.50 % | 0.15 - 0.50 % | |
| Svovl, S | 0.040 % | 0.040 % | |
A537 Klasse 2 Stålplade Typisk behandlingsflow
Råvarekvittering
Modtag A537 Klasse 2 stålplader fra kvalificerede leverandører.
Bekræft materialecertifikater, herunder kemisk sammensætning, mekaniske egenskaber og varmebehandlingsregistre.
Udfør visuel inspektion for overfladefejl, tykkelseskonsistens og dimensioner.
For-Behandlingsforberedelse
Gennemgå ingeniørtegninger og proceskrav.
Bestem skæremetoder, såsom flammeskæring, plasmaskæring eller klipning.
Marker pladerne i henhold til layoutplanen.
Skæring
Skær pladerne til de ønskede størrelser ved hjælp af den valgte skæremetode.
Fjern skæreslagg, slagger og skarpe kanter.
Tjek snitmål og firkantethed.
Formning (hvis påkrævet)
Udfør bøjning, rulning eller presformning i henhold til designet.
Kontroller formningstemperaturen og undgå overophedning.
Bekræft den dannede form ved hjælp af skabeloner eller måleværktøjer.
Svejseforberedelse
Forbered svejsesamlinger ved affasning, slibning eller bearbejdning.
Rengør samlingsoverflader for at fjerne olie, rust og urenheder.
Vælg passende svejsematerialer, der er kompatible med A537 klasse 2.

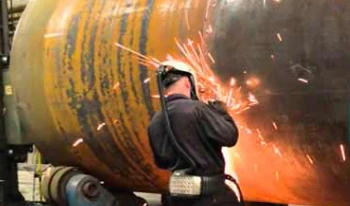

Svejsning
Brug egnede svejseprocesser såsom SMAW, GMAW, FCAW eller SAW.
Følg den godkendte WPS (Welding Procedure Specification).
Styr interpass-temperatur og varmetilførsel for at forhindre skørhed.
Udfør visuel inspektion af svejsninger efter færdiggørelse.
Post-Weld Heat Treatment (PWHT)
Udfør stressaflastende varmebehandling, hvis det kræves af specifikationen eller designet.
Typisk PWHT temperaturområde: 595–650 grader (1100–1200 grader F).
Styr opvarmnings- og afkølingshastigheder for at undgå termisk chok.
Bearbejdning
Udfør bearbejdningsoperationer såsom boring, fræsning eller drejning for at opnå endelige dimensioner.
Sørg for, at overfladefinish opfylder de krævede standarder.
Inspektion og prøvning
Udfør dimensionsinspektion.
Udfør ikke-destruktiv test (NDT) såsom UT, MT, PT eller RT som specificeret.
Kontroller de mekaniske egenskaber, hvis det er nødvendigt.
Overfladebehandling
Rengør det endelige produkt for at fjerne kalk, svejsesprøjt og snavs.
Påfør beskyttende belægning, maling eller anti-korrosionsbehandling efter behov.
Endelig verifikation og pakning
Gennemgå alle inspektionsrapporter og dokumentation.
Bekræft, at produktet opfylder alle kunde- og specifikationskrav.
Pak og mærk de færdige komponenter til forsendelse.
Ansøgninger
Trykbeholdere, kedler, varmevekslere (moderat temperatur, trykscenarier).
Petroleum, kemiske lagertanke (over-jorden/delvist under jorden).
Olie og gas, petrokemisk procesudstyr (separatorer, reaktorer, rørkomponenter).
Kraftværksdele (kedeltromler, samlerør) og tunge fabrikationer (offshore-konstruktioner).
Fordele
Høj styrke-til-vægtforhold, hvilket muliggør tyndere sektioner og vægtreduktion.
Fremragende svejsbarhed med almindelige processer, hvilket reducerer fremstillingsomkostninger/-tid.
God sejhed ved moderate temperaturer, hvilket sikrer sikker drift.
Slukket og hærdet, med ensartet mikrostruktur og ensartede egenskaber.
Omkostnings-effektiv, i overensstemmelse med ASME-standarder og bredt tilgængelig.
Hvis du vil vide mere om (a537 class 2 )GNEEs produkter, kan du sende en e-mail til beam@gneesteelgroup.com. Vi hjælper dig mere end gerne.
Hvad er A537 klasse 2?
A537 Klasse 2 er en carbon-manganlegeret stålplade, normaliseret og beregnet til trykbeholderanvendelser. Den tilbyder fremragende svejsbarhed og moderat styrke, velegnet til lav-temperaturservice ned til -20 grader F (-29 grader). Udbredt i olie-, gas- og petrokemiske industrier på grund af dens pålidelighed under tryk.
Hvad er de kemiske sammensætningsintervaller for A537 klasse 2?
Dens hovedkomponenter omfatter C (0,18-0,25%), Mn (1,00-1,60%), P (maks. 0,035%), S (maks. 0,035%), Si (0,15-0,35%), Ni (maks. 0,25%), Cr (maks. 0,25%), Mo (maks. 0,10%), og Cu 0,10%). Disse elementer balancerer styrke, duktilitet og svejsbarhed til brug ved trykbeholdere.
Hvad er minimumstrækstyrken for A537 klasse 2?
Minimumstrækstyrken for A537 Klasse 2 er 60 ksi (414 MPa), med en minimum flydespænding på 38 ksi (262 MPa). Dette styrkeniveau gør den velegnet til moderate-trykapplikationer, der kombinerer belastnings-bæreevne med tilstrækkelig duktilitet til at modstå sprøde brud.
Hvad er varmebehandlingsprocessen for A537 klasse 2?
A537 Klasse 2 skal gennemgå normalisering: opvarmning til 1650-1750 grader F (900-955 grader), hold i tilstrækkelig tid, derefter luftkøling. Denne proces forfiner kornstrukturen, øger sejheden og sikrer ensartede mekaniske egenskaber på tværs af pladen, hvilket er afgørende for trykbeholderens sikkerhed.
Hvad er den maksimale tykkelse tilgængelig for A537 klasse 2?
A537 klasse 2 er almindeligvis tilgængelig i tykkelser fra 3/16 tommer (4,8 mm) til 4 tommer (101,6 mm). Tykkere plader kan kræve yderligere test for at bekræfte mekaniske egenskaber, da tykkelsen påvirker varmebehandlingens ensartethed og den samlede ydeevne.
Er A537 Class 2 velegnet til lav-temperaturservice?
Ja, den er velegnet til lav-temperaturservice ned til -20 grader F (-29 grader). Dens normaliserede mikrostruktur giver god sejhed ved lave temperaturer og undgår sprøde brud. Til koldere miljøer gælder alternative kvaliteter som A516 Gr. 70 med lavere påvirkningskrav muligvis ikke - A537 Klasse 2 foretrækkes her.
Hvilke svejseprocesser er kompatible med A537 klasse 2?
Den er kompatibel med almindelige svejseprocesser: SMAW (stavsvejsning), GMAW (MIG), GTAW (TIG) og SAW (svejsning under vand). Forvarmning (150-300 grader F/65-149 grader) kan være nødvendig for tykke sektioner for at forhindre koldrevnedannelse, med varmebehandling efter svejsning valgfri til aflastning af spændinger.
Hvad er kravet til slagtest for A537 klasse 2?
Det kræver Charpy V-notch (CVN) slagtest ved -20 grader F (-29 grader ), med en minimumsgennemsnitlig slagenergi på 20 ft-lb (27 J) for tre prøver. Individuelle værdier må ikke være under 15 ft-lb (20 J), hvilket sikrer sejhed til at modstå pludselig belastning eller belastning ved lav temperatur.
Hvilke brancher bruger A537 klasse 2?
Nøgleindustrier omfatter olie og gas (lagertanke, rørledninger), petrokemikalier (reaktorer, separatorer), elproduktion (kedelkomponenter) og marine (skibsskrog, trykbeholdere). Dens trykmodstand og svejsbarhed gør den ideel til barske industrielle miljøer.
