c kanalstørrelsesdiagram for stålkanaler

C-kanaler fremstilles gennem processer såsom varmvalsning, koldvalsning eller ekstrudering. Varmvalsning involverer opvarmning af en stålstang og passerer den gennem ruller for at forme den til den ønskede C-kanalprofil. Koldvalsning ligner, men udføres ved stuetemperatur, hvilket ofte resulterer i en glattere overfladefinish. Ekstrudering involverer at tvinge opvarmet stål gennem en formet matrice for at skabe det C-formede tværsnit.

c kanalstørrelsesdiagram for stålkanaler
Design- nation	Areal, A, i²	Dybde, d, i	Vægt lb/ft	Flange		Web Tykkelse t_w, i	Akse XX			Akse YY			x, i
Design- nation	Areal, A, i²	Dybde, d, i	Vægt lb/ft	Bredde, b_f, i	Tykkelse, t_f, i	Web Tykkelse t_w, i	I, i⁴	S, i³	r, i	I, i⁴	S, i³	r, i	x, i
C15 x 50	14.7	15.00	50	3.716	0.650	0.716	404	53.8	5.24	11.0	3.78	0.867	0.798
C15 x 40	11.8	15.00	40	3.520	0.650	0.520	349	46.5	5.44	9.23	3.37	0.886	0.777
C15 x 33.9	9.96	15.00	33.9	3.400	0.650	0.400	315	42.0	5.62	8.13	3.11	0.904	0.787
C12 x 30	8.82	12.00	30	3.170	0.501	0.510	162	27.0	4.29	5.14	2.06	0.763	0.674
C12 x 25	7.35	12.00	25	3.047	0.501	0.387	144	24.1	4.43	4.47	1.88	0.780	0.674
C12 x 20.7	6.09	12.00	20.7	2.942	0.501	0.282	129	21.5	4.61	3.88	1.73	0.799	0.698
C10 x 30	8.82	10.00	30	3.033	0.436	0.673	103	20.7	3.42	3.94	1.65	0.669	0.649
C10 x 25	7.35	10.00	25	2.886	0.436	0.526	91.2	18.2	3.52	3.36	1.48	0.676	0.617
C10 x 20	5.88	10.00	20	2.739	0.436	0.379	78.9	15.8	3.66	2.81	1.32	0.692	0.606
C10 x 15.3	4.49	10.00	15.3	2.600	0.436	0.240	67.4	13.5	3.87	2.28	1.16	0.713	0.634
C9 x 20	5.88	9.00	20	2.648	0.413	0.448	60.9	13.5	3.22	2.42	1.17	0.642	0.583
C9 x 15	4.41	9.00	15	2.485	0.413	0.285	51.0	11.3	3.40	1.93	1.01	0.661	0.586
C9 x 13.4	3.94	9.00	13.4	2.433	0.413	0.233	47.9	10.6	3.48	1.76	0.962	0.669	0.601
Design- nation	Areal, A, i²	Dybde, d, i	Vægt lb/ft	Flange		Web Tykkelse t_w, i	Akse XX			Akse YY			x, i
Design- nation	Areal, A, i²	Dybde, d, i	Vægt lb/ft	Bredde, b_f, i	Tykkelse, t_f, i	Web Tykkelse t_w, i	I, i⁴	S, i³	r, i	I, i⁴	S, i³	r, i	x, i
C8 x 18.75	5.51	8.00	18.75	2.527	0.390	0.487	44.0	11.0	2.82	1.98	1.01	0.599	0.565
C8 x 13.75	4.04	8.00	13.75	2.343	0.390	0.303	36.1	9.03	2.99	1.53	0.854	0.615	0.553
C8 x 11.5	3.38	8.00	11.5	2.260	0.390	0.220	32.6	8.14	3.11	1.32	0.781	0.625	0.571
C7 x 14.75	4.33	7.00	14.75	2.299	0.366	0.419	27.2	7.78	2.51	1.38	0.779	0.564	0.532
C7 x 12.25	3.60	7.00	12.25	2.194	0.366	0.314	24.2	6.93	2.60	1.17	0.703	0.571	0.525
C7 x 9.8	2.87	7.00	9.8	2.090	0.366	0.210	21.3	6.08	2.72	0.968	0.625	0.581	0.540
C6 x 13	3.83	6.00	13	2.157	0.343	0.437	17.4	5.80	2.13	1.05	0.642	0.525	0.514
C6 x 10.5	3.09	6.00	10.5	2.034	0.343	0.314	15.2	5.06	2.22	0.866	0.564	0.529	0.499
C6 x 8.2	2.40	6.00	8.2	1.920	0.343	0.200	13.1	4.38	2.34	0.693	0.492	0.537	0.511
C5 x 9	2.64	5.00	9	1.885	0.320	0.325	8.90	3.56	1.83	0.632	0.450	0.489	0.478
C5 x 6.7	1.97	5.00	6.7	1.750	0.320	0.190	7.49	3.00	1.95	0.479	0.378	0.493	0.484
C4 x 7.25	2.13	4.00	7.25	1.721	0.296	0.321	4.59	2.29	1.47	0.433	0.343	0.450	0.459
C4 x 5.4	1.59	4.00	5.4	1.584	0.296	0.184	3.85	1.93	1.56	0.319	0.283	0.449	0.457
C3 x 6	1.76	3.00	6	1.596	0.273	0.356	2.07	1.38	1.08	0.305	0.268	0.416	0.455
C3 x 5	1.47	3.00	5	1.498	0.273	0.258	1.85	1.24	1.12	0.247	0.233	0.410	0.438
C3 x 4.1	1.21	3.00	4.1	1.410	0.273	0.170	1.66	1.10	1.17	0.197	0.202	0.404	0.436

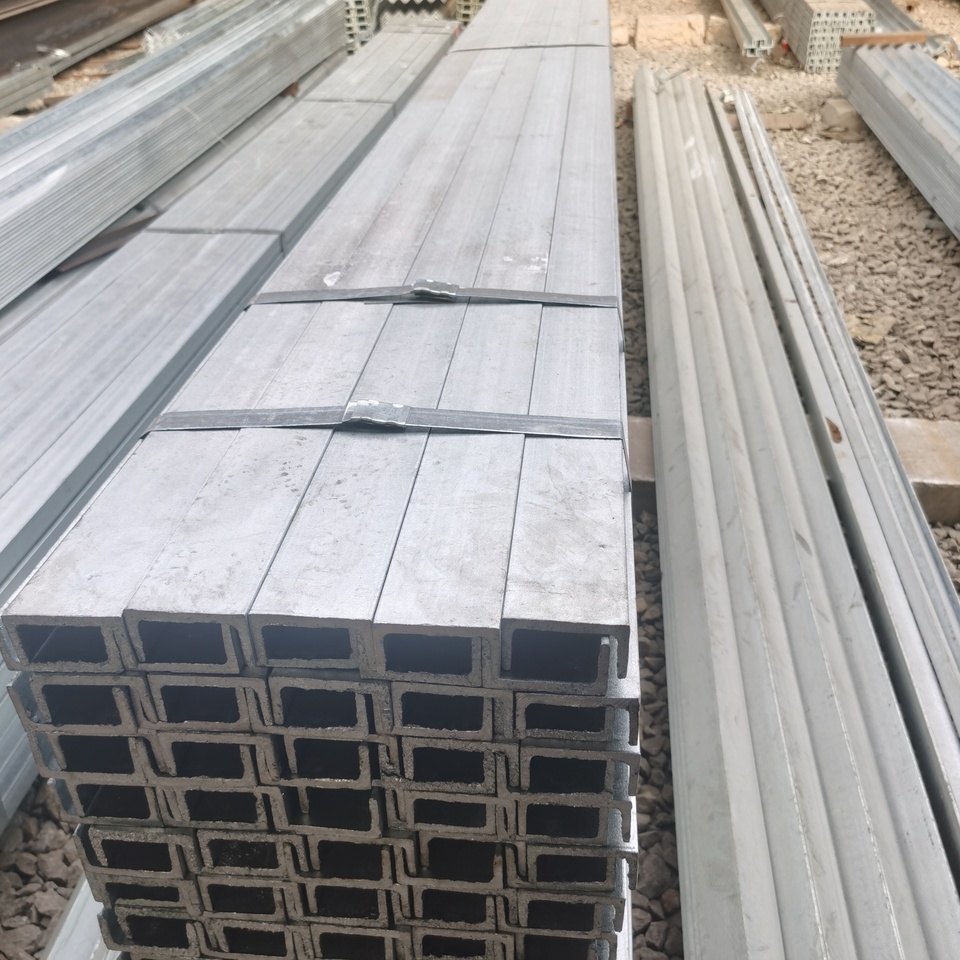

c channel sizes chart for steel channels

Materialer: C-kanaler er typisk lavet af forskellige typer stål, hvor kulstofstål er et almindeligt valg på grund af dets styrke og omkostningseffektivitet. Men afhængigt af anvendelsen kan andre materialer såsom legeret stål eller rustfrit stål også anvendes.

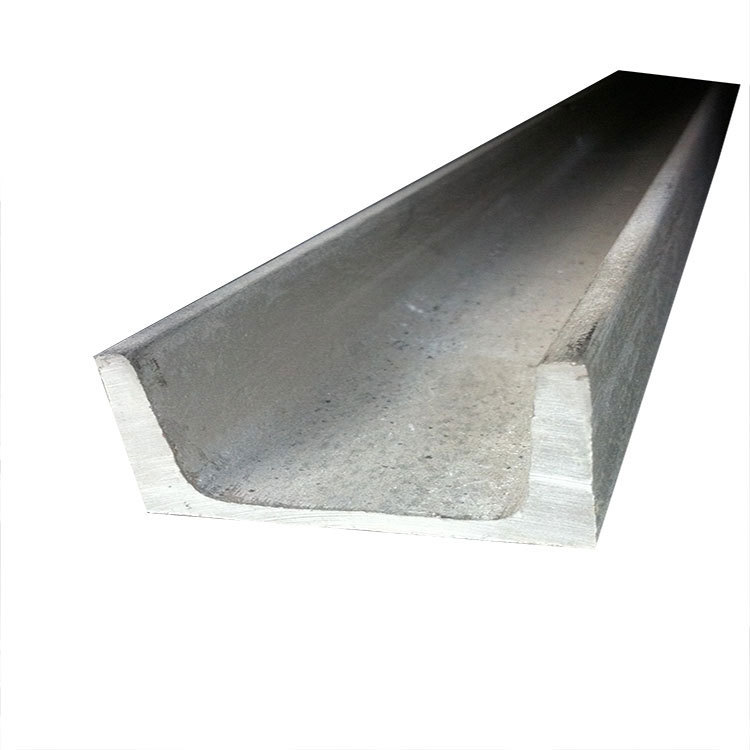

c channel sizes chart for steel channels

Kundebesøg:

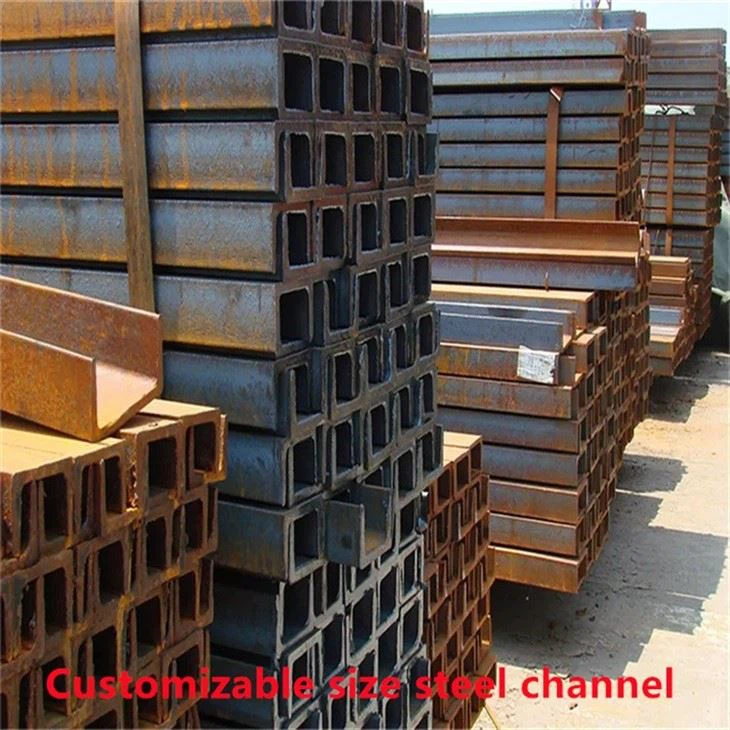

c channel sizes chart for steel channels
